Installatie Advies
Plaatsingsvoorschriften
Decoratieve Fluffo panelen voor gebruik binnenhuis.
Materiaal :
Polyurethaanschuim met Fluffo finish
Invloed door warmte en vocht
Tests hebben uitgewezen dat het materiaal onder invloed van warmte en vocht min of meer kan uitzetten, vervormen of krimpen dus een invloed hebben op de afmetingen. De correcte toepassing van de instructies voor plaatsing, opslag en verlijmen zijn noodzakelijk om de kwaliteit en de levensduur van de afwerking te verzekeren.
Verwerkings- en opslagvoorwaarden
Panelen moeten liggend en op een droge plaats worden bewaard.
De aanbevolen temperatuur is +15°C tot +25°C bij een relatieve luchtvochtigheid van 45% tot 65%. Om het beste resultaat te bekomen, moeten de sierbalken opgeslagen en verwerkt worden bij een relatieve vochtigheid en omgevingstemperatuur die vergelijkbaar zijn met diegene die terug te vinden zijn na de montage in de ruimten (kamertemperatuur).
Leg de producten in dezelfde ruimte 24-48 uur voor bevestiging.
Vermijd in ieder geval plaatsing op een vochtige ondergrond (vochtige bepleistering) en geforceerde droging (bv. heetluchtblazer, bouwdroger, zeer hoge temperaturen) wordt ten stelligste afgeraden.
Ondergrond
De volgende ondergronden zijn geschikt: gips, beton, gasbeton, gipsplaat, systeemplafond etc.
De ondergrond moet schoon, droog, stof- en vetvrij en vlak zijn; schuren indien nodig. Als het product op een speciale ondergrond moet worden aangebracht, neemt u best contact op met onze technische dienst.
Bevestiging
Met speciale plafondrails en accessoires.
Bijzondere aanwijzingen
De panelen hebben een louter decoratieve functie. Dit betekent dat elke structurele functie is uitgesloten. Ze zijn er niet op voorzien om lasten te dragen. Ze zijn niet ontworpen om bestand te zijn tegen gewicht en ze moeten door flexibele voegen geïsoleerd worden van elementen die waarschijnlijk spanningen of bewegingen overdragen.
Deze producten zijn flexibel. Een te grote druk kan het product echter doen breken. Men dient op te merken dat een breuk kan leiden tot wegspringende deeltjes.
Bij de panelen kan er een kleine dimensie verandering optreden bij verhoogde temperatuur- en luchtvochtigheidsschommelingen.
Op grond van deze materiaal specifieke eigenschap kan er tussen producten uitzettingsvoegen ontstaan, deze uitzetting moet voorzien worden. Daarvoor kan geen klacht worden ingediend.
Regeling in verband met gevaarlijke stoffen
De panelen mogen niet worden ingedeeld onder ‘zeer toxisch’ noch onder ‘toxisch’, volgens de voorschriften m.b.t. gevaarlijke stoffen.
Aansprakelijkheid
Indesign Decorations is niet verantwoordelijk voor onjuiste montage van de panelen. Eventuele claims na montage worden niet geaccepteerd.
Montage informatie
De onderstaande montage informatie is vrijblijvend kan voor iedere situatie verschillende zijn. Neem contact met onze klantenservice op voor meer informatie indien u dat wenst.
FLUFFO WEB

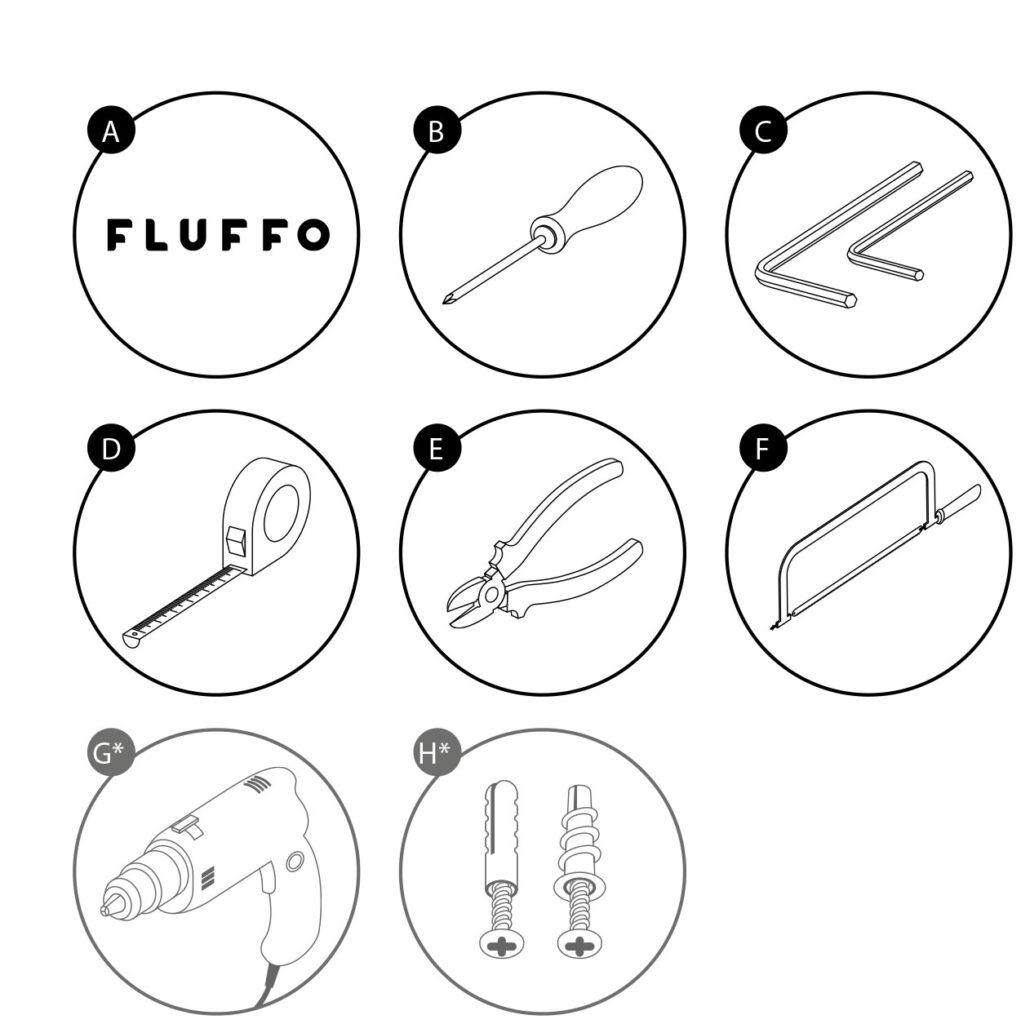

1. Voorbereiding
A. Fluffo Web panelen en accessoires
B. Schroevendraaier
C. Inbussleutel Ø 1,5 en Ø 2
D. Rolmaat
E. Kniptang
F. Ijzerzaag
G*. Boormachine
H*. Pluggen en schroeven
* installatie op gipsplaat of beton plafond
2a. Montage van de WEB-rail op een raster-/systeemplafond
A. Kies het plafondprofiel waaraan de WEB-rail wordt bevestigd en zorg ervoor dat het het WEB-gordijn kan dragen. Plan de plaatsing van de montagebeugels zo dat ze niet op de railconnectoren of de kruispunten van de plafondprofielen vallen.
B. Markeer de plaatsen waar u de montagebeugels voor de rail gaat monteren – er moeten er 5 op elke 2 m lange rail zitten (ongeveer elke 50 cm). De juiste plaatsen zijn: ongeveer 6 cm vanaf de uiteinden van het profiel en op ¼, ½ en ¾ van de lengte.
C. Draai de schroeven van de beugels los.
D. Monteer de beugel – plaats de beugel tegen het plafondprofiel (D1) en draai hem zo dat de haken van de beugels achter het profiel (D2) haken.
LET OP! Controleer vóór de installatie of het plafond stabiel is en voldoende draagvermogen heeft om het gordijn op te hangen.
2b. Montage van de WEB-rail op een gipsplaat- of betonnen plafond
A. Markeer een lijn op het plafond waar de WEB-rail wordt geïnstalleerd.
B. Markeer de plaatsen waar u de montagebeugels voor de rail gaat monteren – er moeten er 5 op elke rail van 2 m zitten (ongeveer elke 50 cm). De juiste plaatsen zijn: ongeveer 6 cm vanaf de uiteinden van het profiel en op ¼, ½ en ¾ van de lengte mogen ze niet op de railconnectoren vallen. Boor gaten in het plafond.
C. Draai de schroeven op de montagebeugels los
D. Bevestig de pluggen (D1) in de gaten en monteer de WEB-railmontagebeugels met schroeven (D2).
LET OP! Voordat u begint met het monteren van de railbeugels aan het plafond, dient u te controleren of er geen contact is met de elektrische draden binnenin.
3. Montage van de WEB-rail
A. Bepaal de benodigde totale lengte van de rail en zaag indien nodig de delen bij om de gewenste lengte te verkrijgen (één WEB-rail is 2 m lang).
B. Zorg ervoor dat de railconnector (B1) niet samenvalt met de plafondbeugels (B2).
C. Draai de vier connectorschroeven (C1) los, schuif de railuiteinden in de connector (C2) en draai de schroeven (C3) vast.
D. Schuif de rail in de montagebeugels aan het plafond (D1) en draai de schroeven (D2) vast.
4. WEB-panelen aansluiten
A. Zorg voor een schoon oppervlak waarop u de afzonderlijke panelen aan elkaar gaat bevestigen, bijvoorbeeld een grote tafel of de vloer.
B. Verbind de afzonderlijke panelen met de clips tot één kolom (B1 en B2) (let op: gebruik kortere clips). Het is het handigst om twee kolommen tegelijk te plaatsen en te verbinden (voor Hexa- en Shell-modellen: 3 kolommen).
C. Monteer de railsliders (C1 en C2) op de bovenste banden van de bovenpanelen in elke kolom (let op: gebruik langere clips).
5. Installatie van het WEB-gordijn
A. Schuif de railglijders één voor één in de WEB-rail die aan het plafond is bevestigd.
B. Verbind de gepaarde kolommen met clips (vergelijkbaar met punt 4B) en controleer of uw WEB-gordijn in lijn is met het ontwerp.
C. Knip alle overbodige banden af met een knijptang.
D. Plaats de eindkappen op de rails en schroef ze vast.
E. Plaats de stoppers in de rail – plaats de stoppers aan de binnenkant van de buitenste geleiders (E1) en draai de witte punten (E2). Gebruik de stoppers niet als het gordijn beweegbaar moet blijven.
Veel plezier van de Fluffo room divider in uw interieur.

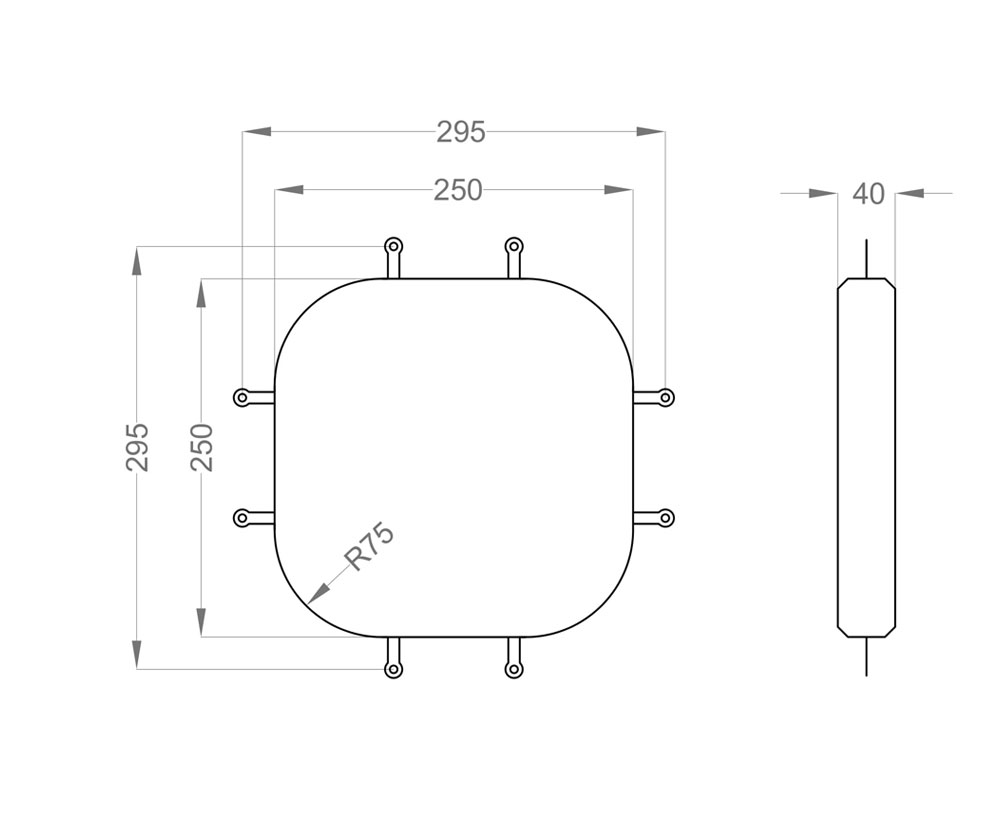

Afmetingen schema
Afmetingen schemaÂ
In onderstaand schema kunt u de mogelijke afmetingen van de Fluffo WEB producten zien, wat mogelijk is.
Houd met de hoogte rekening met de ophangrails (ongeveer 4-5 cm).
